立体停车场、车库专用链条
链条特征

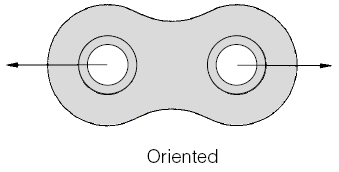

再冲孔的链结孔
OCM的再冲孔工艺可排除斜孔的发生。孔的两侧平行,销轴与孔间的载荷效果更好。
该工艺可提高疲劳强度。
喷丸处理
滚子和链板经喷丸处理,可提高疲劳强度。

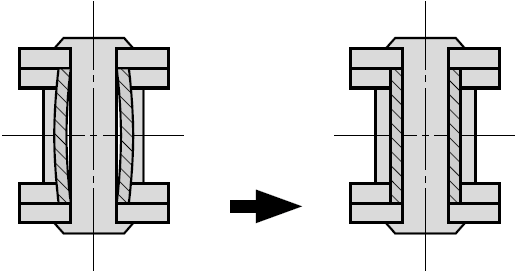

油壶定位+无缝套筒
油孔设置在套筒内侧，避开负载部位，作为油池补充润滑油。该特征可降低链条的磨损，延长其使用寿命。
油壶定位+无缝套筒
链条参数
| 链号 | 节距 | 滚子直径 | 内节内宽 | 链板 | 销轴 | 排距 | 最小抗拉强度 | 平均抗拉强度 | 概略重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

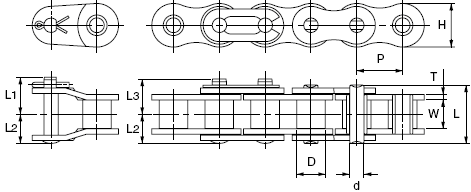

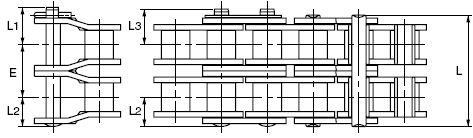

| OCM | ISO/GB | P | D | W | H | T | d | L | L1 | L2 | L3 | E | kN | kN | Kg/m |
| OCM60-1R | 12A-1 | 19.05 | 11.91 | 12.57 | 18.0 | 2.42 | 5.96 | 25.4 | 15.2 | 12.7 | 14.7 | —- | 37.76 | 44.12 | 1.6 |
| OCM60-2R | 12A-2 | 48.2 | 22.8 | 75.51 | 88.24 | 3.1 | |||||||||
| 链号 | 节距 | 滚子直径 | 内节内宽 | 链板 | 销轴 | 排距 | 最小抗拉强度 | 平均抗拉强度 | 概略重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

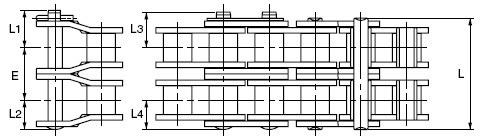

| OCM | ISO/GB | P | D | W | H | T | d | L | L1 | L2 | L3 | L4 | E | kN | kN | Kg/m |
| OCM80-1R | 16A-1 | 25.40 | 15.88 | 15.75 | 24.1 | 3.25 | 7.94 | 32.7 | 19.7 | 18.0 | 18.8 | 16.3 | —- | 70.61 | 78.43 | 2.8 |
| OCM80-2R | 16A-2 | 62.1 | 29.3 | 141.22 | 156.86 | 5.6 | ||||||||||
| 链号 | 节距 | 滚子直径 | 内节内宽 | 链板 | 销轴 | 排距 | 最小抗拉强度 | 平均抗拉强度 | 概略重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OCM | ISO/GB | P | D | W | H | T | d | L | L1 | L2 | L3 | E | kN | kN | Kg/m |
| OCM100-1R | 20A-1 | 31.75 | 19.05 | 18.90 | 30.1 | 4.00 | 9.54 | 39.9 | 23.5 | 21.5 | 20.0 | —- | 105.84 | 117.65 | 4.2 |
| OCM100-2R | 20A-2 | 75.7 | 35.8 | 211.68 | 235.29 | 8.4 | |||||||||
