ARONKASEI 减振弹性体AR-DM
什么是ARONKASEI 弹性体？
ARONKASEI弹性体是可替代硫化橡胶及其他材料的下一代标准材料。
它们是通过我们先进的配方和混炼技术生产的高性能产品，能够满足各种类客户需求，广泛应用于食品、医疗、日用品、生活用品、家电、汽车相关产品以及玩具等众多领域。
实现成本降低与环境保护并存，
成为下一代的标准材料
热塑性弹性体具有接近橡胶的弹性，但其成型性与通用塑料一样简单便捷。根据不同的用途，可以从多个系列中选择合适的材料，且成型工序较短，因此被广泛期待作为交联橡胶的替代材料。此外，它还可回收利用，不仅具有成本优势，在环境保护方面也备受关注，堪称新一代的成型材料。
特点
● 成型时无需交联
● 由于其优异的加工性和可回收性，可实现成本降低
● 可像通用塑料一样进行着色
● 可使用通用塑料用的注塑机和挤出成型机进行成型

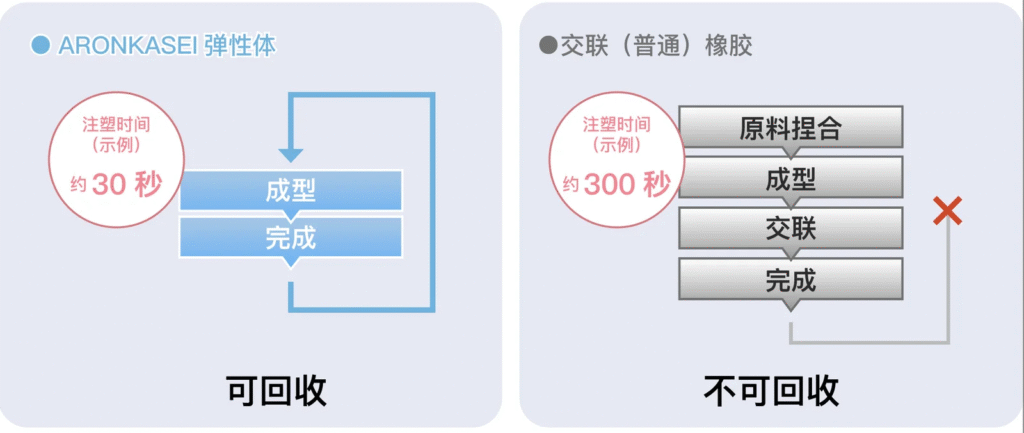

成型工艺比较
关于苯乙烯类热塑性弹性体 (TPS)：Elastomer AR / Arostomer

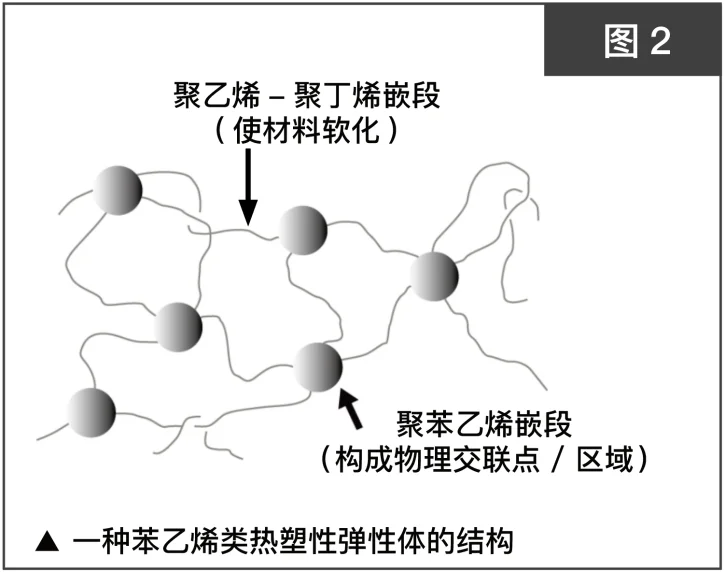

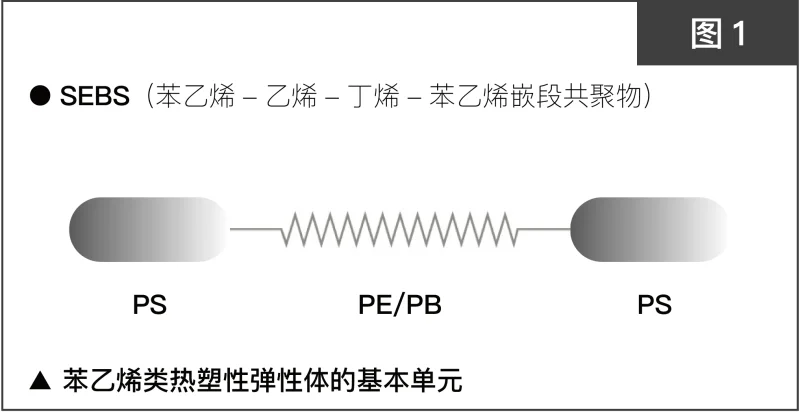

苯乙烯类热塑性弹性体具有一种基础单元结构，其中聚苯乙烯组分（硬段）和聚乙烯-聚丁烯组分（软段）以嵌段形态共聚形成（图1）。这类材料通常表示为 SEBS。其末端的聚苯乙烯嵌段和中间的聚乙烯-聚丁烯嵌段是通过化学键结合的；然而，在室温下它们热力学上并不相容。因此，末端的聚苯乙烯嵌段会相互聚集，形成超细颗粒（微区）并均匀分散（图2）。这些聚苯乙烯微区成为物理交联点，其作用相当于交联橡胶中的交联点，因此 SEBS 表现出弹性体的特性。然而，当温度升至允许注塑或挤塑成型的 140℃ 至 230℃ 时，聚苯乙烯组分与聚丁二烯或聚乙烯-聚丁烯组分会共同熔融。这表现出作为热塑性树脂的流动特性。
“Elastomer AR” 和 “Arostomer” 均以 SEBS 为基础，并具有卫生性、透明性、减振性等多种功能。
共同特征
● 具有接近交联橡胶的优异橡胶弹性。
● 优异的耐寒性、耐臭氧性和流动性。
● 对酸、碱等无机化学品具有优异的耐腐蚀性。
● 相较于交联橡胶，可实现减重。
AR-DM
AR-DM兼具优异的减振特性与耐热性的热塑性弹性体。可用于替代橡胶（丁基橡胶、NBR等）或用于各种缓冲部件。
减振性市场需求
家电·OA设备
由于生活方式的多样化，夜间活动的人增多
对家电静音性的要求提高
如何抑制家电运行时由电机振动产生的声音成为课题
对家电静音性的要求提高
如何抑制家电运行时由电机振动产生的声音成为课题

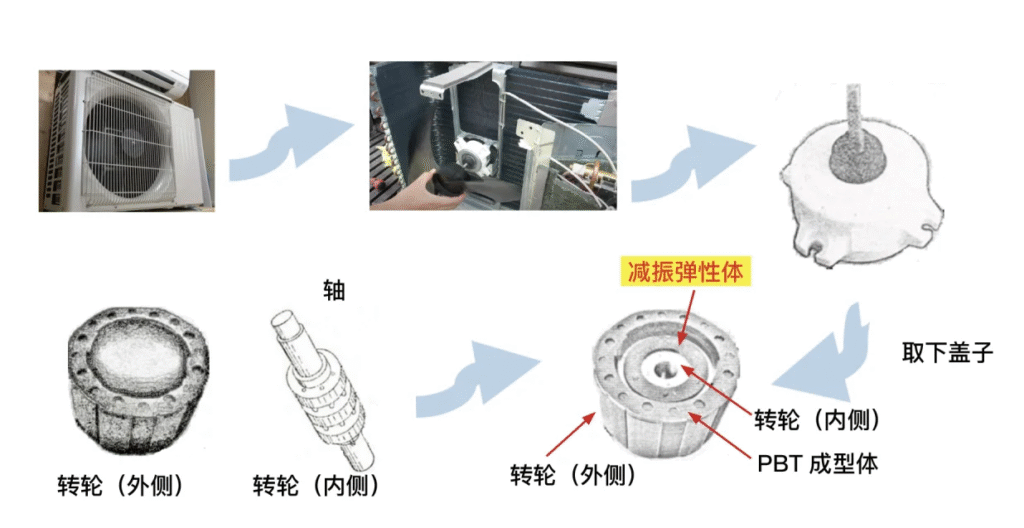

空调防振材料
电机减振材料、智能手机（缓冲材料）
汽车
伴随汽车电动化，噪音水平下降的同时，此前不明显的来自外部或驱动部件的杂音变得显著
车内空间的舒适性受到重视，对静谧性的要求提高
对减振·隔音的需求提升

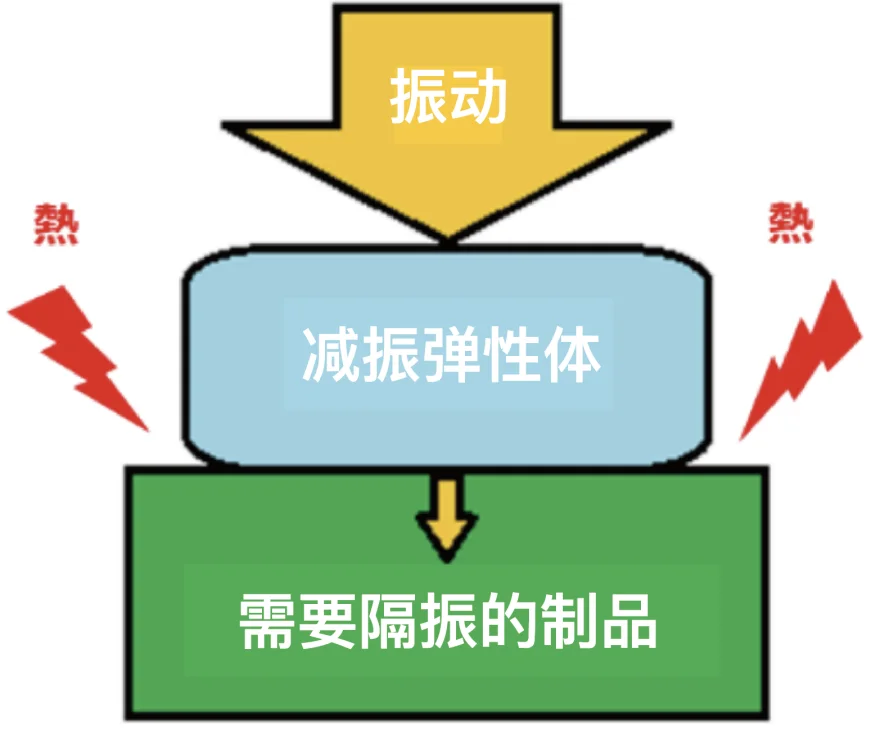

AR-DM减振机理
减振弹性体将振动（运动）能量转化为热能，从而抑制振动。
AR-DM特点
① 物性方面
·具有接近橡胶的优异橡胶弹性
·与橡胶相比，比重低，可实现轻量化
·压缩永久变形性与普通弹性体相同
·耐药品性（酸碱性）优异
② 成型方面
·可使用加工通用树脂的注塑机或挤出机
·可与硬质树脂或金属进行复合成型（嵌件成型），并且可与烯烃类树脂热熔接
·成型时无需像橡胶一样进行硫化或交联反应，因此生产效率高
AR-DM应用实例
发动机振动
发动机振动

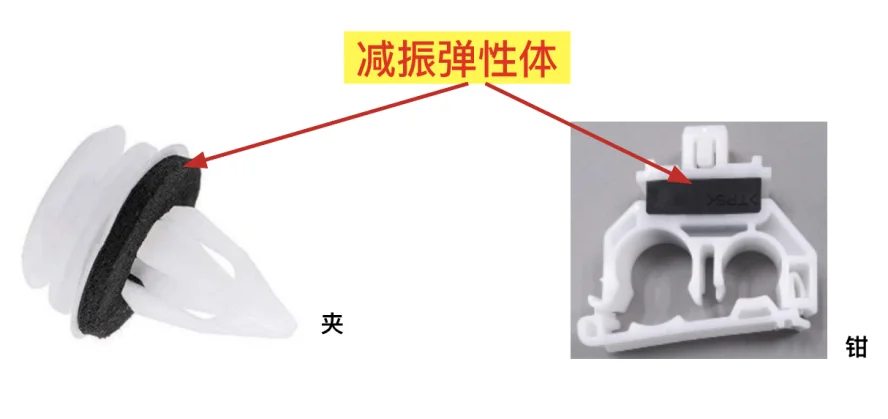

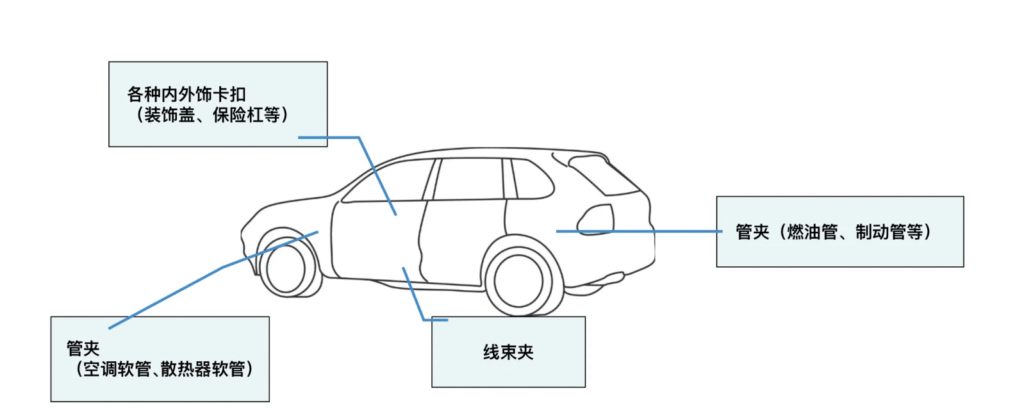

②车载用夹具与卡扣
·夹具：用于捆绑和固定软管、管道或电线束。
·卡扣/固定扣：用于固定保险杠和内饰衬板等部件。
③其他
扬声器部件、移动设备缓冲部件等
型号
| AR-DM系列 | 空调应用 | 常规 | |||||
|---|---|---|---|---|---|---|---|
| 试验方法 | 单位 | AR-DM- 30N | AR-DM- 50N | AR-DM- 70N | AR-S-4424 | TF-A40N | |
| 硬T膜度 | JIS K 6253A | Point | 31 | 48 | 70 | 40 | 41 |
| 比重 | JIS K7112 | - | 1.20 | 1.15 | 1.22 | 1.08 | 0.98 |
| MFR | ASTM D 1237 | ” | 5 | 1 | 1 | 1 |
28 （200℃×49N） |
| （230℃×21.2N） | |||||||
| 拉伸强度 | JIS K 6251 | M Pa | 3.0 | 5.0 | 8.0 | 4.0 | 6.6 |
| 断裂伸长率 | JIS K 6251 | % | 475 | 370 | 354 | 440 | 870 |
| 撕裂强度 | JIS K 6252 | kN/m | 13 | 20 | 10 | 18 | 15 |
| 回弹性 | JIS K 6255 | & | 10 | 14 | 10 | 46 | 57 |
| TABER磨耗量 |
JIS K 6264 （H-22, 1kg, 1000cs） | mg | - | 462 | 81 | 996 | 757 |
| 压缩永久变形 | JIS K 6262 | % | N.D. | N.D. | N.D. | 10 | 14 |
| 23℃×24hr | |||||||
| 70℃×24hr | 24 | 17 | 16 | 39 | 33 | ||
| 100℃×24hr | 22 | 23 | 20 | 53 | 59 | ||
| 软化温度 | 公司方法* | ℃ | 98 | 100 | 121 | 76 | 73 |
| 脆化温度 | JIS K 6261 | ℃ | -36 | -34 | -10 | -54 | -60 > |
| tanδ（23℃） | 公司方法 | 30Hz×5℃/min | 0.50 | 0.50 | 0.50 | 0.25 | 0.15 |
| 颜色（N＝自然色，B＝黑色） | N | N | N | B | N・B | ||
软化温度测定方法：测定维卡软化温度（升温速度 50℃/小时，载荷 2.5N，针头刺入 1mm 时的温度）
