TECHPOLYMER 圆球状特殊微粒子

TECHPOLYMER是积水利用独自的悬浮聚合技术开发的圆球状微粒和特殊微粒子

由甲基丙烯酸甲酯、苯乙烯以及各种疏水性乙烯为主的TECHPOLYMER，具有透明树脂，使光扩散的特性，可以消除颜料、涂料的光泽，并具有防痕性，混合到粉底霜中可提高润滑性，用途广泛。

• 应用

尺寸

TECHPOLYMER的尺寸可在亚微米级、微米级到毫米级(※)之间进行调节。可在各种产品系列中，根据各自的用途选择不同的尺寸。

微米级

可在1～200微米之间调节平均粒径(※)。选择平均粒子径的大小，可以调节光扩散效果。另外，用于塑料挤压膜和涂料时，还可以调节表面图案设计。

※根据尺寸提供粒度分布和指定折射率。

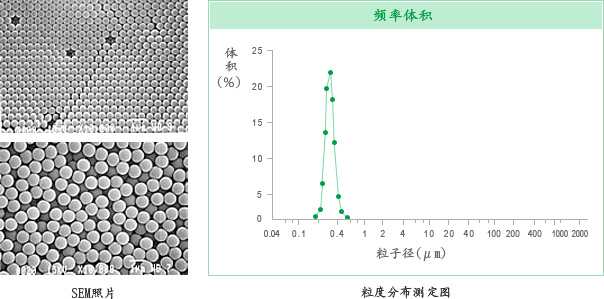

亚微米级

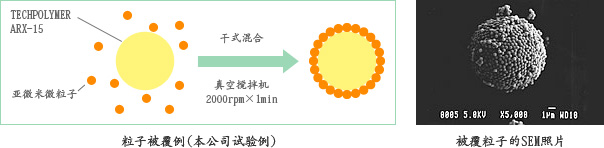

可在0.1～1微米之间调节平均粒子径。可通过干燥粉体或浆料提供微小均一的粒子。如需微小粒子时，可考虑用干式混合方法覆盖芯材的材料。

用途示意图

产品一览

成分	平均粒子径	成分	平均粒子径
聚甲基丙烯酸甲酯	0.1μm	聚甲基丙烯酸甲酯	0.3μm
架桥结构聚基丙烯酸甲酯	0.1μm	架桥结构聚基丙烯酸甲酯	0.3μm

粒度分布

根据用途备有各种粒度分布。需要更均一的粒度分布时，根据本公司特有的粒度分布控制技术可提供相应的产品。另外，要求更为优良的均一性时，可追加等级，切削粗大粒子。

标准型

TECHPOLYMER标准品种的代表性粒度分布。可捏合入薄膜、涂料、化妆品等，用途十分广泛。

S型

锐化微粒子是利用新的方法聚合而成，粒度分度超出以往产品。可用于厌粗大粒的薄膜定位，具有防止粘连的效果。

SS型

与MBX-S系列产品相比，粒度分布更集中的单分散微粒子。适用于显示屏以及要求高精密(粒度分布)质量等领域。

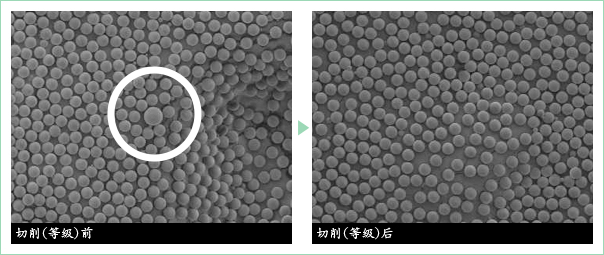

切削粗大粒子

根据长期积累的等级技术，适应各种高精密条件。可切削粗大粒子，达到更均一的涂敷。

控制粒子形状

我们成功地确立了新型控制形状技术，加上以往的圆球状微粒子技术，开发了可控制非圆球状以及内部构造、多孔质粒子和空心粒子。
由于非圆球状粒子的形状具有非均质，因此根据其形状具有各种粉体特性。
由于多孔质・空心粒子的构造中有很大的空隙，比重小于一般粒子，加上可提高光扩散和粘着等特性。

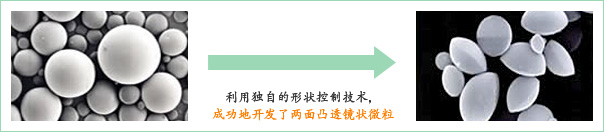

镜状

根据独自的形状控制技术，成功地开发了两面凸透镜状的非圆球状微粒。用于光学胶片的光扩散材料，与使用圆球状微粒子相比，可提高全光线透射率。另外，再加上高雾度、高光线透视率，可控制胶片表面光泽的降低。

形状・尺寸
组成	架桥结构聚基丙烯酸甲酯	形状	两面凸透镜状
平均粒子径	3～12μm(球換算径)	平均经纬比	1.2～1.8

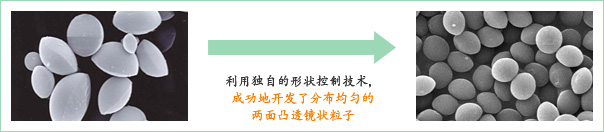

镜状单分散

根据进一步的探讨，开发了粒度均一的非圆球状粒子。
在形状非均质且粒度均一性的情况下，其形状的各种特性将会得到充分的发挥。
除半球状、镜状外，我们正在开发更独特的形状。

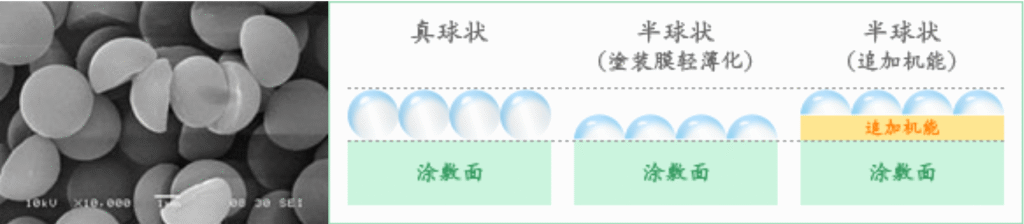

半球状单分散

开发了粒度均一的半球状粒子。
用于光学胶片的光拡散材料时，与球状粒子相比，由于其直径减半，在保持光学特性的同时，可以达到表面涂层的薄度。
或在保持涂层厚度的同时，可以追加更高机能的层面。

非圆球状单分散

作为新形状制品，在以往的两面凸透镜状、半球形状的基础上，又成功制成了蘑菇形状、圆球部分缺损形状（凹形）等各种各样的形状的粒子。这些新形状的微粒子不仅局限于光学领域，还将不断应用于各种其他新的领域。

圆球部分缺损形状（凹形）

蘑菇形状

构造

单空心

开发了粒子内部只有一个孔的单空心粒子。
密度低，且根据粒子内部的孔(空气层)与外壳部(树脂层)的折射率之差，增加了实心粒子不具有的光反射性和扩散性等特性。

MBX		单空心微粒子
平均粒子径(μm)	3		3
添加量(%/PC板)	0.5	1.0	0.5	1.0
扩散度(%)	24	45	40	69
全光线透视率(%)	86.5	77.4	77.5	59.2

单空心粒子截面图

多空心

开发了粒子内部有多数孔的多空心粒子。密度低，且根据粒子内部的孔(空气成)和外壳部(树脂层)的折射率之差，增加了实心粒子不具有的光反射性和扩散性等特性。

	MBX	多空心微粒子(PMMA组成)	SBX
平均粒子径 (μm)	8	8	8
添加量(%/PMMA板)	3	3	3
扩散度(%)	0	90	85
全光线透视率(%)	90.1	48.2	58.8

多空心粒子截面图

多孔

可以控制微粒子成多孔质状。可调节比表面积。微粒子上形成多数细孔，可达到多孔状。
利用多孔质的特性，用于粘合剂、轻量化剂、多孔化剂。
根据粒子径、比表面积可进行调节。

核壳

可作成具有不同组成的核(内核)与壳(外壳)的核壳型微粒子。
核（内核）与壳（外壳）可形成各种不同的组合。
从粒子中心到外侧，折射率降低。相反，也可以使从粒子中心到外侧的折射率升高。可以提高基材树脂与粘结剂的相溶性、分散性。
可以减少基材树脂界面的光反射。

表面处理技术

为了有助于客户广泛的设计应用，改质粒子表面。通过控制粒子表面，将进一步提高使用性能和机能。所使用的树脂、溶剂如出现“不适”或疑难问题，请及时与我们联系。另外，我们还利用独自的聚合技术开发了具有特色的表面粒子。

赋予感官（疏水性/亲水性）

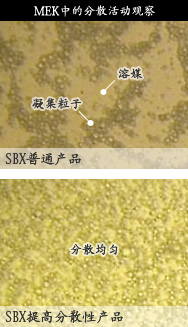

通过赋予感官，可以改变疎水性微粒子对水的适应性。
另外，我们还利用积累的经验和知识，在颜料、涂料等产品方面，设计与客户处方相容性较高的粒子并提供方案。

期待的效果

● 涂膜均一分散。
● 可达到高光学特性。
● 可获得稳定的外观和较强的设计性

导电性

导电性微粒子是将导电性高分子在微粒子表面积层聚合的被膜构造。因其可与既存的微粒子相适应，因此可对粒子径及粒度分布进行任意调整。此外，它与金属性氧化物相比，重量较轻，而且只有粒子表层为被覆构造，因此可确保透光性。

期待的效果

● 以往的TECHPOLYMER的特性
● 带电防止、电磁波屏蔽效果
● 轻量化等

期待的效果

● 各种电气装置
● 电磁波屏蔽材料
● 导电性涂料
● 电极材料、太阳能电池器件材料等

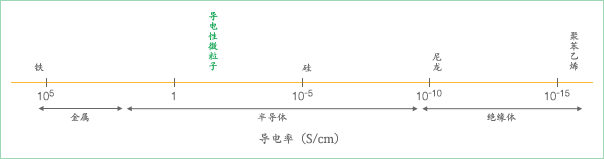

导电性微粒子	导电率（S/cm））
粒子径5µm型	7.9×10^-2

带电特性

可以控制微粒子的带电量。
具体可控制电荷的正负以及调节带电量的大小，从而可用于荷电控制剂。另外，也可用于各种添加剂，可赋予带电。

树脂组成	粒子径	形态	带电	带电量(※)
聚甲基丙烯酸甲酯	0.1μm	粉体	带电（正）	+27μC/g
	0.3μm			+2μC/g
聚甲基丙烯酸甲酯	0.1μm	粉体	带电（负）	–
	0.3μm			-21μC/g
架桥结构聚基丙烯酸甲酯	0.1μm	粉体	带电（正）	+22μC/g
	0.3μm			+7μC/g
架桥结构聚基丙烯酸甲酯	0.1μm	粉体	带电（负）	-15μC/g
	0.3μm			–

※带电量为10μm粒子中经3%外添处理亚微米粒子的疑似粉剂(toner)的测定值

粘着性

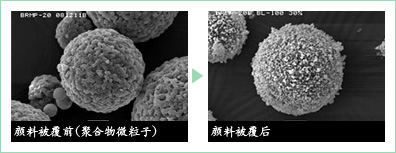

开发了表面易被无机颜料覆盖的粒子。选择最佳颜料，可让粒子具有充分的机能性。

例：氧化钛（紫外线散射）、矾土（散射光）

PAC-M810

PAC－M810是新开发的化妆品用添加剂。
具有柔和性的球状，是利用本公司独自技术将架桥结构PMMA多孔粒子与粘着性良好的板状磷酸氢钙相结合，从而成功地发挥了两者所具有的长处。

PAC-2

是用结晶性较低的羟基磷灰石(hydroxyapatite)超微粒子被覆球状树脂粒子表面的复合微粒。球状树脂粒子的使用手感良好，再加上光扩散性，赋予了羟基磷灰石粘着机能的复合微粒子。

控制粒子物性

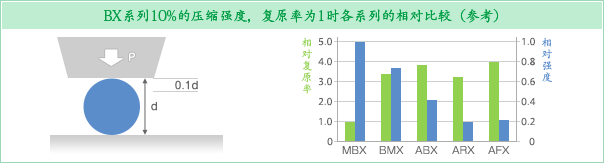

TECHPOLYMER应在各种用途中提供附加价值，也可以控制其各种物性。在显示屏的用途上，有很多经调节折射率后等级可以利用，通过调节TECHPOLYMER的折射率，可以获得各种各样的光扩散效果。另外，我们还备有各种涂料用途的经调节TECHPOLYMER硬度的各种等级产品。使用软质等级产品，可以充分改善涂敷面的手感度。

调节折射率

备有各种已调节折射率的等级产品。
可在右侧记述的范围内调节折射率。

通过调节TECHPOLYMER的尺寸和折射率，可以控制其光学特性。

期待的效果

●提供适用于各种透明材料的扩散材。
● 提供适用于各种粘结剂的扩散材。
● 扩散効果高
● 遮挡效果高
