PEL导电功能助剂
PEL 是以聚二醇（PAG）为主成分，聚合物与过氯酸锂（高氯酸锂）等盐类复合生成的离子传导性导电功能助剂。
本产品系列基于各类树脂相溶性，以PEL-20A为主分为几种型号，应用于各类聚氨酯产品。
| 品名 |
离子导电性聚合物 PEL ① PEL-20A ② PEL-100 ③ PEL-25 ④ PEL-46 |
| 化学名 / 主要成份和构造 |
① PEL-20A
含盐类：过盐素酸锂过氯酸锂（高氯酸锂）（10%），PEO-PPO 90%
② PEL-100
含盐类：过氯酸锂（高氯酸锂）（10%），PPO（90%）
③ PEL-25
含盐类：过氯酸锂（高氯酸锂）（10%），PEO-PPO（85%）
④ PEL-46
含盐类：有机硼络化物锂盐（30%），PEO-PPO（70%）
|
| 形态 | 固体、液体、气体、粉末、散装、混合改性料、树脂粒、浆料、其他 |
| 主要用途 | 半导体、记忆芯片、功率电子学（PE）、印刷回路基板、回路配线、电网、电源、 连接端、封止材料、结合部材料、通信、无线、感应器、发动机、驱动部件、 车载电子机器、发电机、电池、锂电池、太阳能电池、燃料电池、 可再生能源机器、光学设备、镜头、加工用光源、激光机器、照明机器、 显示器、记录材料、光纤周边机器、其他（电子包装材料等） |
| 规制规格 许可可情报 |
PEL的离子传导性原理
通常，过氯酸锂（高氯酸锂）等过氯酸盐在无水或溶剂存在下，阴离子与阳离子结合，以固体盐的状态存在，直接与聚合物混入时并没有离子传导性。
PEL首先将复合化的过氯酸锂（高氯酸锂）等盐类的阳离子通过聚二醇（PAG）中的醚氧溶剂化进行离解。
离解的离子类通过聚二醇（PAG）分子振动呈现容易移动状态，在外部电场作用下向相应电极移动，产生离子传导性。
此机理与季铵盐类表面活性剂系列的导电助剂不同，不需要空气中的水分帮助离子传导，因此在湿度降低条件下亦能保持导电性。

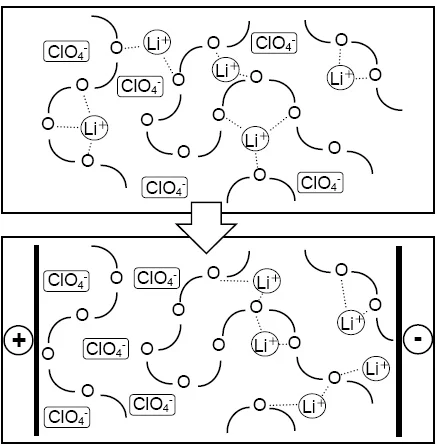

PEL的离子传导性发现概念图
型号
| 项目 | PEL-20A | PEL-100 | PEL-25 | PEL-46 |
|---|---|---|---|---|
| 外观 | 透明～淡黄色 | 透明～淡黄色 | 透明～淡黄色 | 淡黄色 |
| 性状 | 液体 | 液体 | 液体 | 液体 |
| 含盐 | 过氯酸锂（高氯酸锂） | 过氯酸锂（高氯酸锂） | 过氯酸锂（高氯酸锂） 三氟甲磺酸锂盐 |
有机硼络化物锂盐 |
| 含盐量 | 10wt% | 10wt% | 15wt% | 30wt% |
| 聚合物主成分 | PEO-PPO 共聚物 | PPO | PEO-PPO 共聚物 | PEO-PPO 共聚物 |
| 聚合物分子量 | 约 1300 | 约 2000 | 约 1300 | 约 1300 |
| OH 基值 | 约 78 | 约 57 | 约 74 | 约 58 |
| 特征 | 有较高导电性 | 改善与疏水树脂的相溶性 | 提高了 PEL-20A 的导电性 | 无卤离子，移动度较低 |
案例

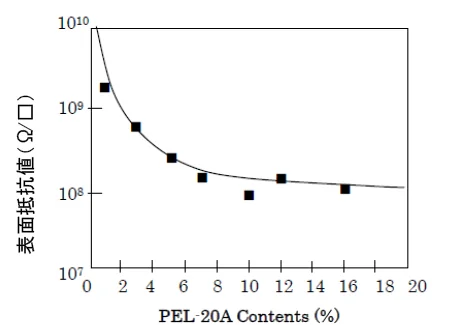

在聚氨酯中加入10% PEL-20A，可以得到109Ω/□程度的表面电阻率
使用异氰酸酯类架桥剂对各类PEL用导电助剂成膜后，在各种湿度下表面电阻率值。较广的湿度条件下，可以呈现较稳定的带电防止性能。
树脂相容性
| 聚氨酯、丙烯树脂 | ○ |
| 聚酯树脂、环氧树脂、聚氯乙烯 | △ |
| 碳化氢系（PE、PP、PS 等） | △ or × |
| PVDF | × |
| 硅树脂、苯乙烯-丙烯树脂 | × |
○：推荐树脂
△：相容性一般
×：相容不好
注意事项
PEL在尽可能安全的条件下制造销售，使用保存时注意避开易燃环境的场合。
避免PEL复合聚合物分解点以上的温度加热，避免与还原物质接触。
使用时参照SDS资料，有不明之处请垂询。
