SR-K-230\231甲醛清除材料
特征
除臭速度快，即效性好
除臭能力强、除臭效果持续时间长
除醛系气体外，对碱性气体也有优异的除臭效果
物理性质
| 平均粒径（um） | 比重 | 分散密度(g/ml) | 耐热温度 | 5wt% 分散液 pH |
|
|---|---|---|---|---|---|
| SR-K-230 | 11 | 2.0 | 0.3 | 160°C | 4.2 ～ 5.2 |
| SR-K-231 | 5 | 2.0 | 0.2 | 160°C | 4.2 ～ 5.2 |
除臭性能
除臭速度
在密闭容器中加入试验粉体 0.1g，注入试验气体1L，用检测管测定残存气体的浓度。

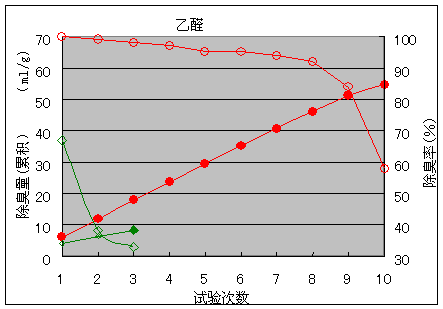

除臭能力（乙醛）
除臭量 除臭率 |
在每立方米密闭容器中加入 0.1g SR-K-231，再注入600ppm的乙醛气体1L， 2小时后用检测管测定残存气体的浓度，反复试验数次。累计除臭率高于70%的总除臭量计算出除臭能力。

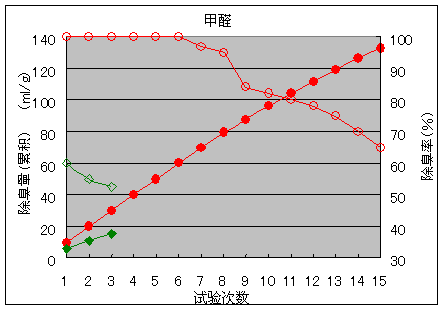

除臭能力（甲醛）
除臭量 除臭率 |
对香烟烟气的除臭性能评价
在每立方米的聚丙烯箱内燃烧 20支香烟，作为试验用气体。在密闭容器中放入0.02g SR-K-231，再放入1L试验气体。30分钟后测定乙醛、氨气、醋酸的残存气体浓度。通过初期浓度和残存浓度计算出除臭率，累计除臭率高于50%的总除臭量计算出除臭能力。用同样的样品反复试验。
再释放性试验
在每立方米密闭容器 中放入 0.02g SR-K-231，再注入600ppm的乙醛气体1L，室温和80℃放置2小时。通过检测残存气体浓度计算出乙醛的吸附量（ml/g）。
然后，将密闭容器内的气体全部放出，放入新鲜空气 500ml， 80℃放置2小时。通过检测乙醛气体的浓度计算出乙醛的释放量（ml/g）。与吸附量对比计算出释放量的比例。
| 室温吸附后→80℃再放出 | 80℃吸附后→80℃再放出 | |
|---|---|---|
| 室温吸附量（ml/g） | 29.9 | 28.9 |
| 80℃放出量（ml/g） | 0.2 | 0.2 |
| 80℃放出量/室温吸附量 | 0.7% | 0.7% |
配合使用
1.与各种除臭剂的混用
SR-K-230\231与各种除臭剂配合使用能附加消除更多种类的臭气。
为了使 SR-K-230\231对醛系、碱性气体的除臭效果更显著，与硫磺系、酸性气体用除臭剂配合使用可发挥更广泛的消除恶臭的除臭效果。
【 SR-K-230\231配合使用例】
| 醛系 氨气 | 醛系 酸性 氨气 硫磺系 | |
| 一般型 | SR-K-230 | SR-K-230+SR-10N |
| 微粒子型 | SR-K-231 | SR-K-231+SR-10K |
2.与粘合剂的混用
SR-K-230\231可与无纺布、纤维等用的粘合剂掺杂使用。但是，根据粘合剂的不同，会出现除臭效果下降、分散性降低等情况，因此，使用前请先进行预备试验。并且，请使用在除臭性、分散性方面表现均优异的推荐粘结剂。
【 SR-K-230\231用推荐粘合剂】
树脂 | 固体成分（ wt%） | |
| KB-6202 | 丙烯酸系 | 45 |
| KB-3000 | 聚氨酯系 | 30 |
3.除臭剂和粘结剂的添加量的基准
标准除臭剂的添加量是 0.5g～3g/m² 。一部分粘结剂（固体成分）的添加量根据用途的不同而有所区别，和除臭剂等量（ 0.5g～3g/ m² ）为基准。
应用案例
应用于纤维的除臭性能
【除臭剂】
· SR-K-231
· SR-K-231／SR-10K混合物……SR-K-231和酸性气体、硫磺系气体除臭剂的混和品
【纤维上的涂布】
聚酯纤维／棉＝ 65/35为原料，使用除臭剂1g/ m2 同时使用粘结剂 1g/ m2
【评价方法】
在密闭容器中放入原料（ 10cm×10cm）、乙醛气体（14ppm-3L）、氨气（100ppm-3L）、醋酸（50ppm-3L）、硫化氢（50ppm-3L）,2小时后测定残存气体的浓度。
| 残存气体浓度 ppm（除臭率%） | ||||
|---|---|---|---|---|
| 乙醛 | 氨气 | 醋酸 | 硫化氢 | |
| SR-K-231 | 3（79） | 1（99） | 10（80） | 3.5（13） |
| SR-K-231混合物 | 4（71） | 2（98） | 3（94） | < 0.1（>98） |
合成板材中抑制甲醛的产生
【除臭剂】
· SR-K-231
· SR-K-231／SR-10K混合物……SR-K-231和酸性气体、硫磺系气体除臭剂的混和品
【纤维上的涂布】
聚酯纤维／棉＝ 65/35为原料，使用除臭剂1g/ m2 同时使用粘结剂 1g/ m2
【评价方法】
在密闭容器中放入原料（ 10cm×10cm）、乙醛气体（14ppm-3L）、氨气（100ppm-3L）、醋酸（50ppm-3L）、硫化氢（50ppm-3L）,2小时后测定残存气体的浓度。
| 吸收了纯净水的甲醛气体浓度（mg/l） | 【面向 Fco表面加工】 ※1甲醛释放量（mg/l） |
【Fco以外的制品】 ※2甲醛释放量（mg/l） |
|
|---|---|---|---|
| SR-K-231 1g/m² 涂布 | 0.64 | 0.28 | 0.17 |
| SR-K-231 2g/m² 涂布 | 0.16 | 0.07 | 0.04 |
| 未添加 SR-K-231 | 1.69 | 0.75 | 0.45 |
· SR-K-230\231与碱接触会发生变色、除臭效果降低等现象，请先进行试验后使用。
· 添加粘结剂后分散性会降低，请使用本公司推荐的粘贴剂。
· 本产品是粉末状产品，请在不通风的地方，戴防护口罩以及防护眼镜、手套等。
· 不慎入眼时，请用流动清水冲洗 15分钟，并立即请医生诊察。
· 皮肤接触后请用肥皂清洗。
· 请在充分调查除臭加工品的各种用途的相关的规定后谨慎使用。
本资料中记录的各事项及数据以本公司试验结果为依据，并非绝对数据。为了达到最佳效果使用前请依据使用用途及情况进行预实验。
