| |
 |
试验结果一览 |
 |
| |
抗菌试验 |
 |
|
对成形品的抗菌效果 |
试验方法:基于JIS Z 2801 / ISO22196标准 |
| 大肠杆菌试验 |
| |
试验样品 |
生菌数 |
抗菌率（%） |
初始时 |
24小时后 |
| 添加0.5%IONPURE的PP树脂 |
|
|
>99.999% |
| 空白样品 |
|
|
-- |
|
| |
| 金黄色葡萄球菌试验 |
| |
试验样品 |
生菌数 |
抗菌率（%） |
初始时 |
24小时后 |
| 添加0.5%IONPURE的PP树脂 |
|
|
>99.99% |
| 空白样品 |
|
|
-- |
|
| |
|
对纤维的抗菌效果 |
试验方法:基于JIS L 1902 / ISO 20743标准 |
| 金黄色葡萄球菌试验 |
| |
试验样品 |
生菌数 |
抗菌率（%） |
初始时 |
18小时后 |
| 添加0.5%IONPURE的PP树脂 |
|
|
>99.99% |
| 空白样品 |
|
|
-- |
|
| |
|
| |
透明性 |
|
|

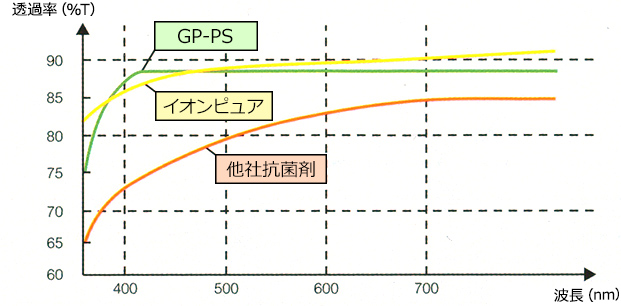

添加IONPURE的GP-PS树脂的透过率曲线 |
|
|
试验方法:基于JIS Z 2801 / ISO22196标准 |
| 大肠杆菌试验 |
| |
试验样品 |
生菌数 |
抗菌率（%） |
初始时 |
24小时后 |
| 添加0.5%IONPURE的GP-PS树脂 |
|
|
>99.999% |
| 空白样品 |
|
|
-- |
|
| |
|
| |
耐久性 |
|
|
纤维的洗涤老化试验 |
试验方法:基于JIS L 1902 / ISO 20743标准 |
| 含有IONPURE的PP纤维 |
| |
试验样品 |
生菌数 |
抗菌率（%） |
初始时 |
18小时后 |
| 含有IONPURE的PP纤维（未洗涤） |
|
|
>99.99% |
| 含有IONPURE的PP纤维（洗涤50次） |
|
|
>99.99% |
| 空白样品 |
|
|
-- |
|
| |
| 含有IONPURE的PET纤维 |
| |
试验样品 |
生菌数 |
抗菌率（%） |
初始时 |
18小时后 |
| 含有IONPURE的PET纤维（未洗涤） |
|
|
>99.99% |
| 含有IONPURE的PET纤维（洗涤50次） |
|
|
99.99% |
| 空白样品 |
|
|
-- |
|
| |
|
| |
树脂特性 |
|
|
PC树脂强度劣化试验结果 |
| |
试验项目 |
试验方法 |
样品名称 |
自然色PC |
添加0.5%IONPURE的自然色PC |
拉伸强度Crosshead speed 50 mm/min |
ASTM D-638
(kg/cm2) |
屈伏強度 |
642 |
639 |
断裂强度 |
746 |
662 |
弯曲强度Crosshead speed 3mm/min |
ASTM D-790(kg/cm2) |
924 |
931 |
冲击强度 |
ASTM D-256(kg・cm/cm2) |
82.60 |
83.86 |
热変形温度 荷量18.5kg |
ASTM D-648 (oC.) |
132.4 |
132.8 |
|
| |
|
| |
安全性 |
|
|
安全性试验一览 |
| |
| 急性口服毒性试验 |
小鼠单次口服2000mg/kg后，无死亡和不良反应。 |
| 皮肤一次性刺激性试验 |
根据OECD化学物质毒性试验方针(1981年)的方法进行试验，白兔无任何刺激性反应。 |
| 变异原性试验 |
根据日本劳动部公报第77号（1988年1月9日）进行致突变性试验，与对照溶剂相比，没有增加逆向突变，且突变显示为阴性。 |
| 皮肤致敏性试验 |
通过Maximization法，使用豚鼠进行试验，结果显示没有皮肤致敏性。 |
| 菌落形成阻碍试验 |
根据“医疗用具及医疗用材料的基础的生物学试验指南”(1995年药机第99号)进行试验的结果，50%菌落形成阻碍浓度(IC50)为0.51 mg/ml。 |
|
