产品中心

 开发理念（均一性）

 新产品（X系列）溶解性良好的均一聚合物

分散性好	迅速均匀分散		交联速度大 交联密度大 交联強度大 交联均匀度高

以前的型号是相对溶解性较差，不太均匀聚合物

	均匀分散较慢、导致浓度不均匀		交联速度小 交联密度小 交联強度小 交联均匀度低
分散性差

AROVIS（X系列）与以前型号的比较举例

溶解性比较

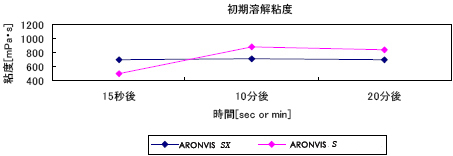

 ARONVIS SX

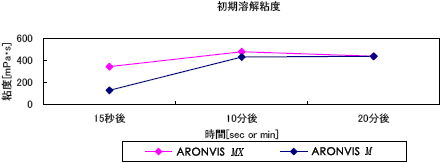

 ARONVIS MX

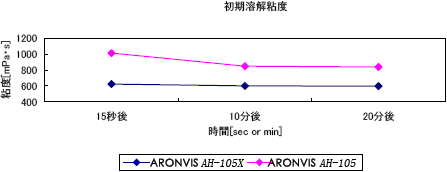

 ARONVIS AH-105X

 【测试方法】

  0.2％初期溶解粘度；在10克甘油中添加0.3克AROMVIS、搅拌30秒后加入140克的水，进行15秒后、10分钟后以及20分钟后的粘度测试。

分子量分布比较

粒度分布比较

适合标准比较

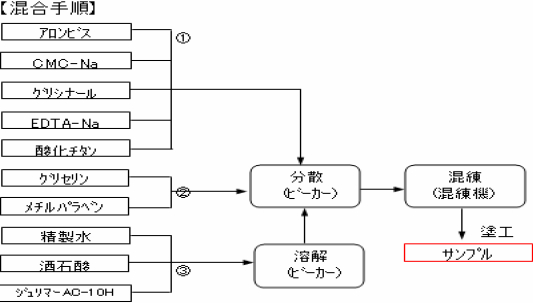

处方例及物性评价

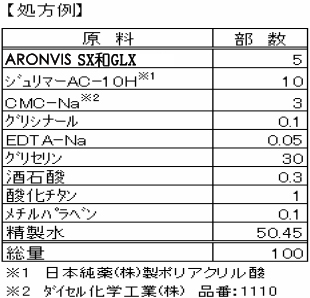

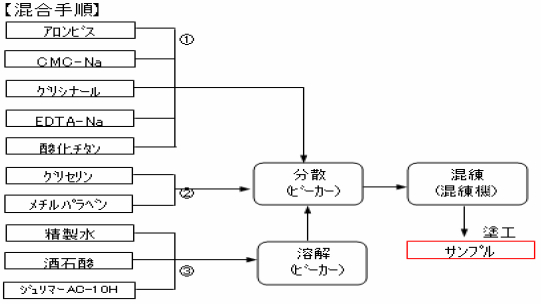

(1) ARONVIS SX ／GLX

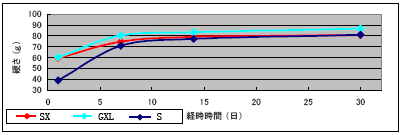

① 凝胶评价 硬化性（粘弹性测定仪）

ARONVIS SX/GXL与之前的产品ARONVIS S相比，初期硬化性更出色。

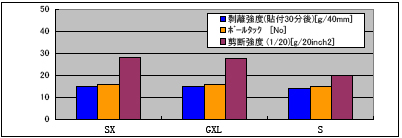

② 贴付物性评价（1个月后）
   剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度

测试结果表明，ARONVIS SX/GLX与之前的产品ARONVIS S相比，剪断强度提升，剥离强度和滚球初期粘性则基本相同。

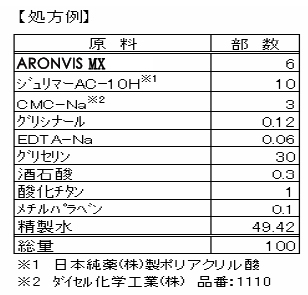

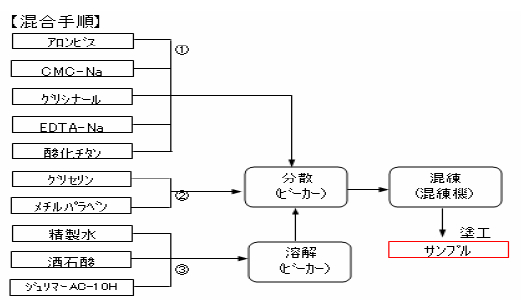

(2) ARONVIS MX

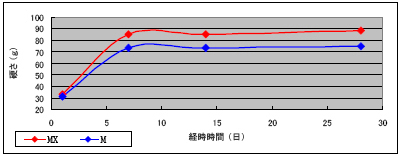

① 凝胶评价 硬化性（粘弹性测定仪）

ARONVIS MX 与现有的产品ARONVIS M相比，硬化性更为出色。

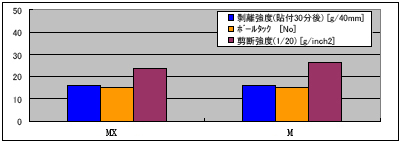

② 贴付物性评价（1个月后）
   剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度

ARONVIS MX 与现有的产品ARONVIS M性能基本等同

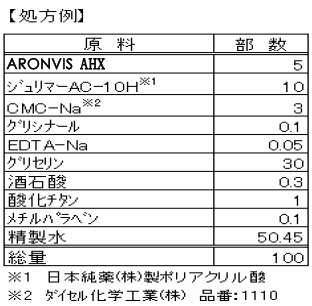

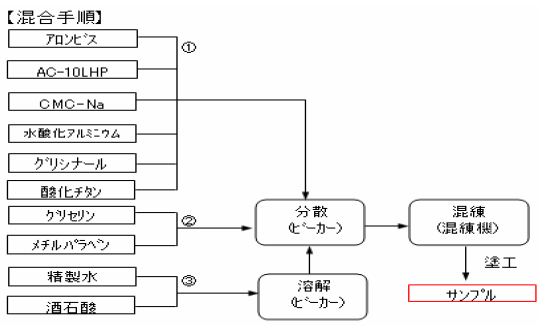

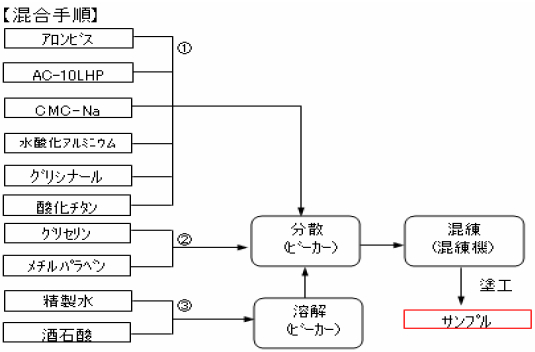

(3) ARONVIS AHX

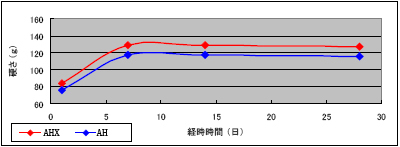

① 凝胶评价 硬化性（电流计）

ARONVIS AHX与之前的产品ARONVIS AH 相比，初期硬化性更出色。

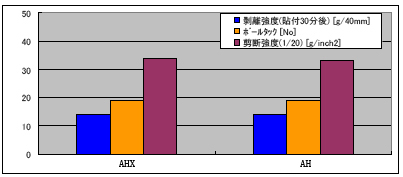

② 贴付物性评价（1个月后）
   剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度

ARONVIS AHX 与ARONVIS AX 相比,性能基本相同。

(4) ARONVIS AH-105X

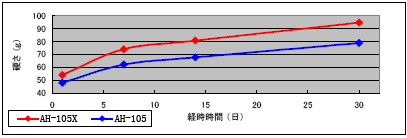

① 凝胶评价 硬化性（粘弹性测定仪）

ARONVIS AH-105X 与现有的 ARONVIS AH-105相比硬化性更为出色。

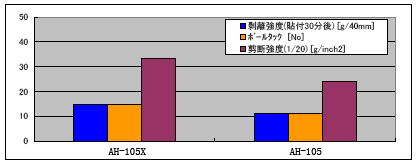

② 贴付物性评价（1个月后）
   剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度

ARONVIS AH-105X 与现有的 ARONVIS AH-105相比，剪断强度更高，剥离强度和滚球初期粘性具有同等以上性能。

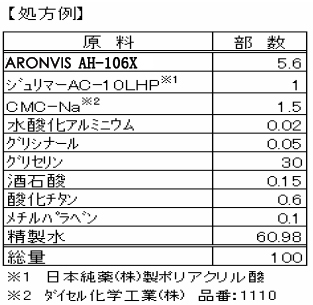

(5) ARONVIS AH-106X

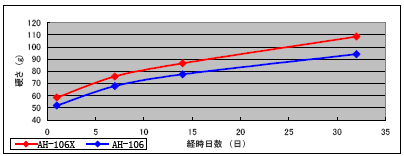

① 凝胶评价 硬化性（粘弹性测定仪）

ARONVIS AH-106X 现有的 ARONVIS AH-106相比，硬化性更为出色。

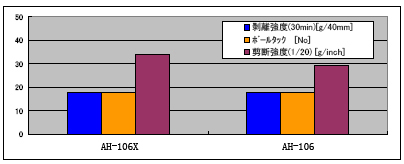

② 贴付物性评价（1个月后）
   剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度

ARONVIS AH-106X 与现有的ARONVIS AH-106相比，剪断强度更高，剥离强度和滚球初期粘性基本等同。

（测试方法）

   [测试条件]

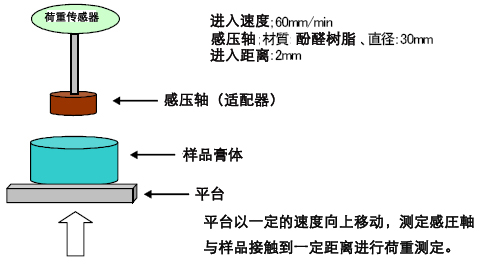

    ● 粘弹性测定仪

    ● 剥离强度

粘附力（剥离强度）的测试方法

测试条件 附着体：胶木 (酚醛树脂) 压着条件：360g、1kg往返 抗拉速度：300±30mm/min 粘贴面积：2inch×150mm 粘贴时间：30min、24hr 测压元件：1～5kgf 测定次数：n=2

    ● 剪断力

剪断强度的测试方法

测试条件 附着体：SUS304 压着条件：360g 往返 抗拉速度：30mm/min 粘贴面积：1inch×1inch 粘贴时间：30min 测压元件：1～5kgf 测试次数：n=2

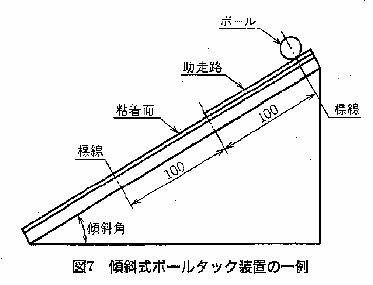

    ● 滚球初期粘性
     按JIS Z 0237为测试标准

5．总结

ARONVIS X系列具有优秀的性能和均衡性

ａ）凝胶强度
ｂ）附着力
ｃ）剪断强度

机械适应性，操作性强。

ａ）初期溶解粘度
ｂ）流动性
ｃ）保形性

本技术资料记载的产品的性状、用途等情况的介绍。具体采用时请参照本公司发行的产品安全性说明，或向本公司相关负责人咨询。

本技术资料记载的内容是根据试验方案仔细操作所得到的实验结果，无法确保与具体使用时的结果相符。另外，本技术资料对最终产品的使用性能、专利等方面，不负有任何责任。

• ARONVIS聚丙烯酸钠
• 聚丙烯酸类医药品·准医药品相关原料
• 聚丙烯酸类化妆品相关原料
• 丙烯酸综合资料
• 水溶性丙烯酸系分散剂 Aron®系
