为了有助于客户广泛的设计应用，改质粒子表面。
通过控制粒子表面，将进一步提高使用性能和机能。
所使用的树脂、溶剂如出现“不适”或疑难问题，请及时与我们联系。
另外，我们还利用独自的聚合技术开发了具有特色的表面粒子。
还可以赋予氢氧基、羧基等适合客户需求的官能团
提高分散性
通过赋予感官，可以改变疎水性微粒子对水的适应性。
另外，我们还利用积累的经验和知识，在颜料、涂料等产品方面，设计与客户处方相容性较高的粒子并提供方案。
期待的効果
- ● 涂膜均一分散。
- ● 可达到高光学特性。
- ● 可获得稳定的外观和较强的设计性。
|

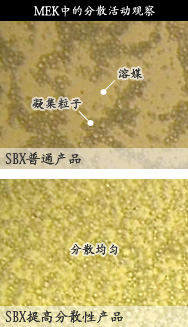

 ※评价一例
|
导电性微粒子是将导电性高分子在微粒子表面积层聚合的被膜构造。因其可与既存的微粒子相适应，因此可对粒子径及粒度分布进行任意调整。此外，它与金属性氧化物相比，重量较轻，而且只有粒子表层为被覆构造，因此可确保透光性。
期待的效果
- ● 以往的TECHPOLYMER的特性
- ● 带电防止、电磁波屏蔽效果
- ● 轻量化等
期待的应用领域
- ● 各种电气装置
- ● 电磁波屏蔽材料
- ● 导电性涂料
- ● 电极材料、太阳能电池器件材料等
|
 |
| 导电性微粒子 |
导电率（S/cm）） |
| 粒子径5µm型 |
7.9×10-2 |
可以控制微粒子的带电量。
具体可控制电荷的正负以及调节带电量的大小，从而可用于荷电控制剂。另外，也可用于各种添加剂，可赋予带电。
| 树脂组成 |
粒子径 |
形态 |
带电 |
带电量(※) |
| 聚甲基丙烯酸甲酯 |
0.1μm |
粉体 |
带电（正） |
+27μC/g |
| 0.3μm |
+2μC/g |
| 聚甲基丙烯酸甲酯 |
0.1μm |
粉体 |
带电（负） |
- |
| 0.3μm |
-21μC/g |
| 架桥结构聚基丙烯酸甲酯 |
0.1μm |
粉体 |
带电（正） |
+22μC/g |
| 0.3μm |
+7μC/g |
| 架桥结构聚基丙烯酸甲酯 |
0.1μm |
粉体 |
带电（负） |
-15μC/g |
| 0.3μm |
- |
※带电量为10μm粒子中经3%外添处理亚微米粒子的疑似粉剂(toner)的测定值 |
开发了粒子表面易被覆无机颜料的粒子。选择最佳颜料，可让粒子具有充分的机能性。
例：氧化钛（紫外线散射）、矾土（散射光） |
 |
PAC-M810
PAC－M810是新开发的化妆品用添加剂。
具有柔和性的球状，是利用本公司独自技术将架桥结构PMMA多孔粒子与粘着性良好的板状磷酸氢钙相结合，从而成功地发挥了两者所具有的长处。 |
 |
PAC-2
是用结晶性较低的羟基磷灰石(hydroxyapatite)超微粒子被覆球状树脂粒子表面的复合微粒。
球状树脂粒子的使用手感良好，再加上光扩散性，是赋予了羟基磷灰石粘着机能的复合微粒子。 |
 |
|
